小型医用分子筛制氧机的工作原理及结构图
发布时间:2020-08-07 11:00:39浏览次数:6106

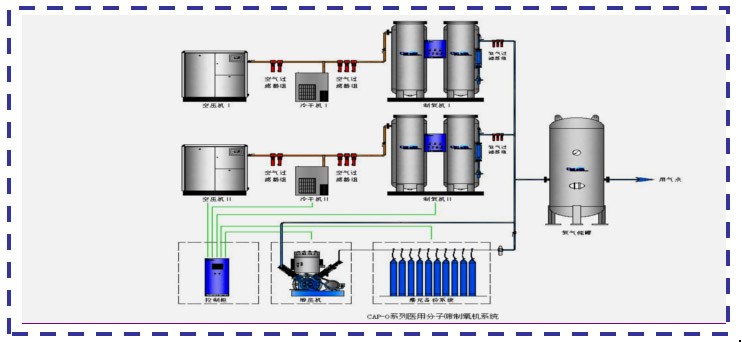

分子筛制氧机原理图展示

一、医用制氧机工作原理:

    根据变压吸附原理,采用沸石分子筛作为吸附剂,由于沸石分子筛有选择吸附的特性,氮被沸石分子筛大量吸附,氧在气相中被富集,在变压吸附的作用下实现氮氧分离。采用两个吸附塔流程,一塔吸附产氧,一塔解吸再生,通过PLC智能程序控制气动角座阀门的启闭,使两塔循环交替,连续交替,连续产出高品质氧气。

PSA制氧机是根据变压吸附原理,采用高品质的沸石分子筛作为吸附剂,在一定的压力下,从空气中制取氧气。经过纯化干燥的压缩空气,在吸附器中进行加压吸附、减压脱附。由于空气动力学效应,氮在沸石分子筛微孔中扩散速率远大于氧,氮被沸石分子筛优先吸附,氧在气相中被富集起来,形成成品氧气。然后经减压至常压,吸附剂脱附所吸附的氮气等杂质,实现再生。一般在系统中设置两个吸附塔,一塔吸附产氧,另一塔脱附再生,通过PLC程序控制器控制气动阀的启闭,使两塔交替循环,以实现连续生产高品质氧气之目的。



二、科瑞特医用制氧机核心竞争力:

整套系统由以下部件组成:压缩空气净化组件、空气储罐、氧氮分离装置、氧气缓冲罐。

1、采用美国微流控制技术,独创四塔流程,多层均压技术;

2、优选世界500强企业产品为制氧机产品配套主要部件;

3、独家专利控制技术,强大控制和监控功能保证设备的稳定性可靠性;

4、国家专利技术的吸附剂压紧技术,借鉴美国先进技术,是目前最可靠的压紧技术;

5、自主知识产权的控制系统(H-TangSYS),PC级操作,实现系统设备全自动化、流程监控、远程就地切换、压力启停控制、仪表与传感器校准、节能负荷适应等29项实用功能;

6、制氧自适应技术:氧气纯度可以随流量的变化进行调节;
7
、进口PLC智能程序控制器,操作简便,运动稳定。
8、合理的内部构件,气流分布均匀,减轻气流高速冲击。
9、特有的分子筛保护措施,延长沸石分子筛的使用寿命。
10、自动连锁氧气排空装置,保证产品氧气质量



三、科瑞特医用制氧机技术指标:

?  氧气产量:3.5-200Nm3/h

?  氧气纯度:93%±3

?  氧气压力:0.3Mpa

?  露点:-40℃(常压下)

四、技术特点

1.压缩空气配置了空气纯化干燥处理装置,洁净干燥的空气,有利于分子筛的长期使用寿命

2.采用的新型气动截止阀,启闭速度快,无泄露,使用切换寿命长,能满足变压吸附工艺频繁使用,可靠性高

3.完善的流程设计,新型分子筛的选

4.采用制氧新工节,不断优化装置设计,降低能耗和资本投资

5.设备结构设计紧凑,减少占地面积

6.设备性能稳定,采用PLC控制,可实现全自动操作,年运行故障率低

五、应用领域

医院病房吸氧;ICU病房吸氧;高压氧仓用氧;手术室手术用氧;弥漫式中心供氧.
