3.5立方制氧机房建设环境、安装要求
发布时间:2022-03-08 14:26:29浏览次数:2892

一、设计依据:

1.医用中心供氧系统通用技术条件》(YY/T0187-94

2.《医用分子筛制氧设备能用技术规范》(YY/T0298-1998

3.《工业金属管道工程施工规范》(GB50235-2010

4《氧气站设计规范》(GB50030

5.《建筑设计防火规范》(GB-50016

6.《综合医院建设设计规范》(GB51039

7. 医院建筑平面图

、制氧机系统设计

1.本套制氧机系统采用分子筛中心制氧系统,单机组配置,制氧量为3.5立方米每小时,此制氧系统可与医院现有供氧系统进行对接。

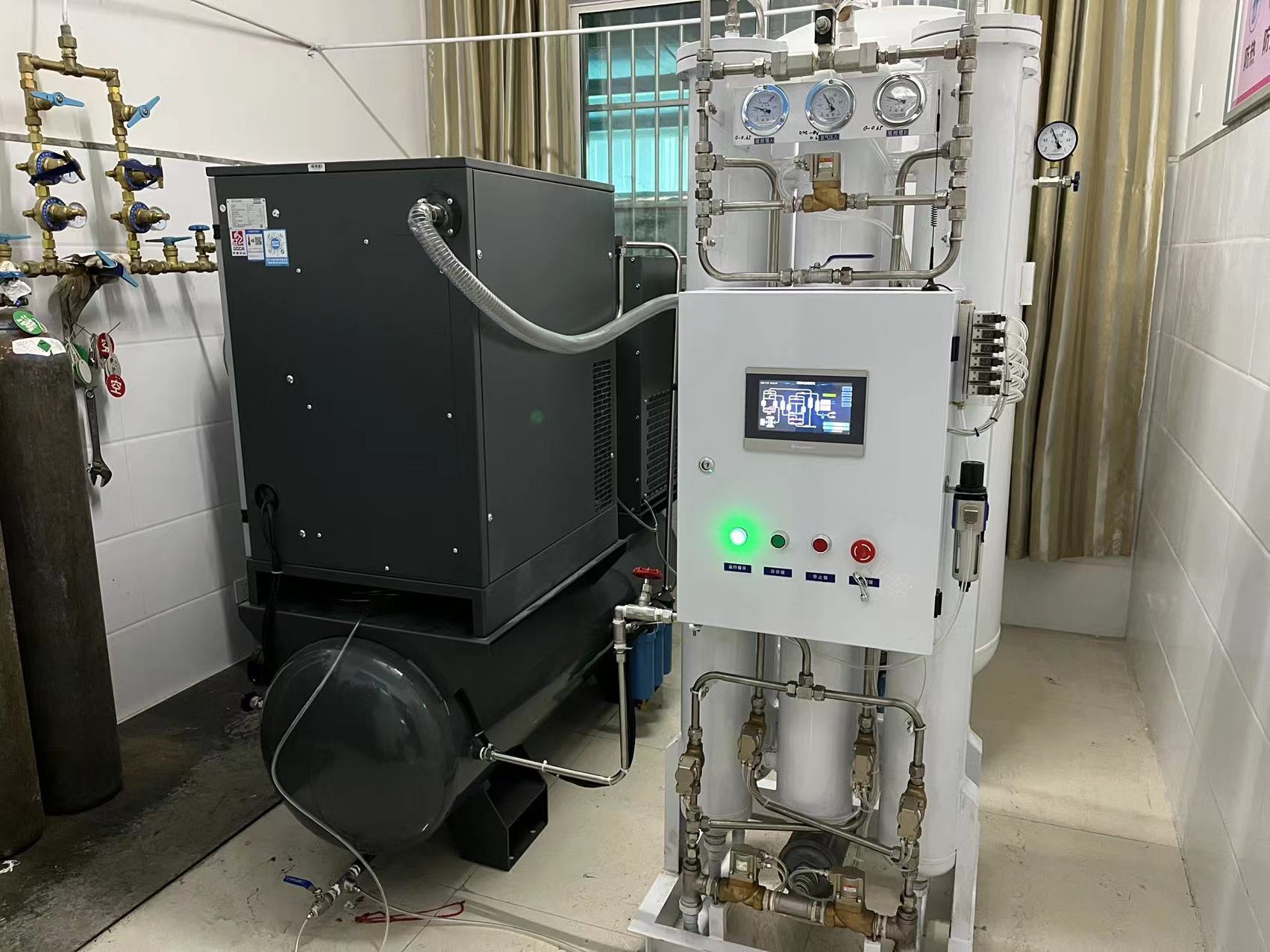

2.本套制氧机系统由空气压缩机、冷冻式干燥机、空气储存罐、氧气储存罐、制氧主机、过滤器等部件组成。

3.本套制氧机设计输出压为为0.35-0.45MPa,可实现此范围内的任意调节。

4.本套制氧设备的总重量约为1.2吨,机房设计要求能满足设备的承重要求




三、成制氧机房建设及配套要求:

1.医院制氧机房由医院选定,要求远离污染源,远离消防安全区域,地面平整无扬尘。

2.制氧机机房建筑要求按照耐火等级乙级标准设计,各空间的门要求耐火极限为1.5小时,具有隔音效果更佳。

3.制氧机机房的温度保持在5-35℃之间,以保证设备的正常运行和使用寿命(建议安装取暖和降温设备)。

4.制氧机房要求保持良好的通风效果,进风百叶窗采用门交铰式双层金属过滤网防雨百叶窗,窗户底端距地面≤90cm.

5.制氧机机房预留空压机热气排气口,开口尺寸460mm*430mm,排风管道采用镀锌板加工制作,风机与设备的连接处设置帆布软连接用于减震。

6.制氧机房内排风采用排风机排风,建议安装两个排风风机,排风量不小于1000m3/h

7.制氧机房的总用电功率为9KW,总电源进线(三相五线,三相电线一零线一地线,有条件的可配置双电源)电压380V,负荷不低于9KW(建议选用5*63*6+2*4的电缆配置,电缆敷设时将主电缆接驳至制氧机配电箱的总开关上,配电箱离地约1.2米)。
